新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
5種不同應(yīng)用領(lǐng)域的薄膜選擇哪種開(kāi)口爽滑母粒才合適？
????????薄膜生產(chǎn)商普遍問(wèn)題：塑料薄膜之間的粘連;遷移性的爽滑母粒影響薄膜的熱封印刷性能。
????????原因：主要是薄膜閉合后膜間形成真空密合狀態(tài)，不易分開(kāi)。
????????解決方法：添加開(kāi)口爽滑母粒;對(duì)于有熱封和印刷要求的薄膜，可以選擇非遷移的低摩擦系數(shù)的抗粘母粒。
????????開(kāi)口爽滑母粒作用-小身板，大能量！
????????
????????1、薄膜的放卷和收卷都變得容易
????????2、薄膜的使用過(guò)程當(dāng)中容易開(kāi)口
????????開(kāi)口爽滑母粒：
????????
????????開(kāi)口母粒由載體樹(shù)脂、抗粘劑或爽滑劑和各種助劑組成，其抗粘劑、爽滑劑主要有：
????????油酸酰胺：特點(diǎn)是小分子結(jié)構(gòu)，析出快，潤(rùn)滑性較好，價(jià)格便宜，有些國(guó)產(chǎn)的只有10幾元/kg，但是油酸酰胺非常易黃變，不耐高溫，也容易析出薄膜表面，時(shí)效短，嚴(yán)重影響產(chǎn)品品質(zhì)，同時(shí)析出過(guò)多會(huì)影響印刷和熱封性，這是很多低品質(zhì)爽滑母粒的原料選擇;
????????芥酸酰胺：較油酸酰胺碳的個(gè)數(shù)要多，分子量大，相對(duì)穩(wěn)定，潤(rùn)滑效果好，不易黃變，耐高溫，時(shí)效長(zhǎng)，長(zhǎng)期會(huì)發(fā)生部分黃變，但是價(jià)格貴;
????????微米SiO2：SiO2的選擇非常重要，必須選擇添加量少抗粘效果好，并且粒徑適合，折射系數(shù)和薄膜樹(shù)脂的接近，在以上的基礎(chǔ)上，還要考慮到SiO2必須容易分散，分散不開(kāi)的SiO2會(huì)團(tuán)聚影響薄膜的表觀和光學(xué)性能以及印刷性能。
????????當(dāng)熟悉組成開(kāi)口爽滑母粒的爽滑劑種類(lèi)及開(kāi)口爽滑母粒作用后，對(duì)于薄膜生產(chǎn)商最重要的問(wèn)題就是：
????????如何選擇合適的開(kāi)口爽滑母粒？
????????本文將從以下3個(gè)方面進(jìn)行闡述：
????????1、滿(mǎn)足薄膜性能需求的開(kāi)口爽滑母粒的選擇
????????2、常見(jiàn)包裝膜產(chǎn)品的開(kāi)口爽滑母粒的選擇
????????3、薄膜廠商應(yīng)用開(kāi)口爽滑母粒的常見(jiàn)問(wèn)題及解決方案
????????通過(guò)三個(gè)方面來(lái)闡述開(kāi)口爽滑母粒(小身板，大能量!)的選擇，讓正在閱讀此文的您有個(gè)深入的了解。
????????一、選擇開(kāi)口爽滑母粒的總原則
????????開(kāi)口爽滑母粒的選用除了考慮到其優(yōu)異的開(kāi)口抗粘效果外，主要還有以下幾點(diǎn)：
????????1、光學(xué)性能：為獲得最好的透明度和最低的霧度，開(kāi)口爽滑劑須選用折射率和樹(shù)脂相近的(1.49)，粒徑分布窄，粒徑適合的，添加量少就能達(dá)到所需的開(kāi)口效果。
????????2、分散性：抗粘連劑的粒徑很關(guān)鍵，粒徑越小越不好分散，粒徑大又會(huì)影響薄膜的表觀性和光學(xué)性能，抗粘連劑的粒徑一般選用2-10的微米，就需要母粒生產(chǎn)商有高分散的雙螺桿機(jī)組及豐富的母粒分散生產(chǎn)經(jīng)驗(yàn)。
????????3、熱封和印刷性能：薄膜在熱封和印刷之前一般都要進(jìn)行電暈或者火焰處理來(lái)增加薄膜的表面張力和表面能，但不適量的爽滑劑會(huì)遷移到薄膜表面影響膜的熱封和印刷性能，造成薄膜之間剝離強(qiáng)度低和油墨粘附力不強(qiáng)，對(duì)這方面要求嚴(yán)格的薄膜廠商可以選用摩擦系數(shù)低，非遷移的開(kāi)口爽滑母粒。
????????4、金屬化膜防劃傷性能：為防止無(wú)機(jī)抗粘劑刺穿薄膜從而削弱水汽，氧氣阻隔性能，抗粘劑形狀可選用圓形和柔軟的粒子，可以保證薄膜具有更好的阻隔性能。
????????5、對(duì)機(jī)器防磨損性能：有些無(wú)機(jī)抗粘類(lèi)硬度大，對(duì)機(jī)器磨損非常大，這也是薄膜生產(chǎn)商要重視的地方。
????????6、過(guò)濾網(wǎng)堵塞問(wèn)題：如果薄膜廠家遇到過(guò)濾網(wǎng)壓差上升很高或者壓差突然升高的情況，可能就要考慮更換開(kāi)口爽滑母粒
????????7、價(jià)格：成本也是在滿(mǎn)足了以上基本性能后，需要考慮的重點(diǎn)因素。
????????二、常見(jiàn)薄膜開(kāi)口爽滑母粒的選擇
????????（一）鍍鋁膜
????????"無(wú)窮"牌雞爪以及很多食品包裝都是鍍鋁膜，它具有優(yōu)異的氧氣阻隔性和防止氧化，和香氣散失的性能，還具有防紫外光，防止維生素流失的性能，在非常高的真空條件下，鋁在溫度達(dá)到1500度時(shí)會(huì)汽化，然后在已處理的薄膜表面鍍上一層極薄的鋁膜，為保證金屬和薄膜的粘合性，薄膜必須具有高度的潤(rùn)濕張力，鍍鋁膜開(kāi)口爽滑母粒的選擇要求：
????????1、母粒載體盡量選用潤(rùn)濕張力高的
????????2、遷移性的開(kāi)口爽滑母粒必須禁用
????????3、薄膜的抗粘和爽滑效果必須通過(guò)添加抗粘母粒來(lái)達(dá)到
????????4、抗粘劑的顆粒大小視薄膜表層的厚度而定
????????5、抗粘劑的形狀必須是圓形且柔軟的，這樣才不會(huì)刺穿鍍鋁層
????????（二）香煙包裝膜
????????煙膜材料為BOPP雙向拉伸聚丙烯，是由多種聚丙烯功能性材料進(jìn)行共擠、雙向拉伸成型。摩擦系數(shù)是量度BOPP煙膜滑動(dòng)特性的指標(biāo)，膜兩面的摩擦系數(shù)須不同，須形成薄膜內(nèi)面和外面的差別式滑動(dòng)特性，貼近煙包盒紙一面及內(nèi)面的摩擦系數(shù)應(yīng)控制較高，薄膜外面須控制很低。開(kāi)口爽滑母粒的選擇要求：
????????1、開(kāi)口爽滑母粒一定要在高溫下繼續(xù)保持低摩擦系數(shù)
????????2、開(kāi)口爽滑母粒具有非遷移性
????????3、開(kāi)口爽滑具有非選移低摩擦系數(shù)的特點(diǎn)
????????4、不影響煙膜光澤度和透明度
????????5、不影響煙膜的挺度和收縮率
????????（三）POF熱收縮膜
????????POF全稱(chēng)多層共擠聚烯烴熱收縮膜，它是將線性低密度聚乙烯作為中間層(LLDPE)，共聚丙烯(PP)作為內(nèi)、外層，通過(guò)三臺(tái)擠出機(jī)塑化擠出，再經(jīng)模頭成型、膜泡吹脹等特殊工藝加工而成的,它是一種現(xiàn)時(shí)世界上使用最廣泛，發(fā)展迅速的新型環(huán)保收縮膜。
????????POF上的開(kāi)口爽滑母粒的選擇要求：
????????1、具有優(yōu)良長(zhǎng)效的開(kāi)口爽滑效果
????????2、良好的光澤度
????????3、優(yōu)秀的透明度，極低的霧度
????????4、有助于薄膜的耐刺穿和耐揉搓性
????????5、不能出現(xiàn)薄膜收卷時(shí)跑偏
????????6、有助于薄膜的收縮
????????7、不影響薄膜的印刷
????????8、符合FDA食品認(rèn)證
????????9、價(jià)格
????????（四）水果套袋膜
????????水果套袋是近年來(lái)果農(nóng)越來(lái)越流行的做法，它分為PE膜袋，紙袋，膜+紙袋，給蘋(píng)果，葡萄，雪梨等套上袋膜。PE水果膜袋的特點(diǎn)是非常薄，厚度約僅0.05絲，大大降低成本，但薄膜越薄，越容易粘在一起，不易開(kāi)口，所以水果袋膜開(kāi)口爽滑母粒的選擇要求：
????????1、開(kāi)口爽滑母粒爽滑劑含量要高，所有母粒的添加都遵循膜越薄，添加量越多的原則
????????2、開(kāi)口爽滑母粒不能含有無(wú)機(jī)填料，如有添加，在日照雨淋自然環(huán)境下，薄膜容易爛
????????3、薄膜越薄，靜電產(chǎn)生容易吸附空氣中的灰塵，選用爽滑的同時(shí)兼顧抗靜電的效果
????????4、符合FDA食品認(rèn)證
????????（五）一般包裝膜
????????平常所見(jiàn)到的洗衣粉袋，牛奶膜，快遞袋，食品包裝袋等等，這些常見(jiàn)的包裝膜都經(jīng)過(guò)單層，三層或者五層共擠，再經(jīng)過(guò)吹塑，流涎，拉伸等工藝成型，然后通過(guò)分切，電暈，熱封，印刷，成為我們現(xiàn)實(shí)生活常見(jiàn)的包裝袋。這些膜在獲得摩擦系數(shù)在0.2以下的同時(shí)，一定要考慮到開(kāi)口爽滑母粒會(huì)不會(huì)影響到薄膜的熱封和印刷性能。
????????三、薄膜廠商應(yīng)用開(kāi)口爽滑母粒的常見(jiàn)問(wèn)題及解決方案

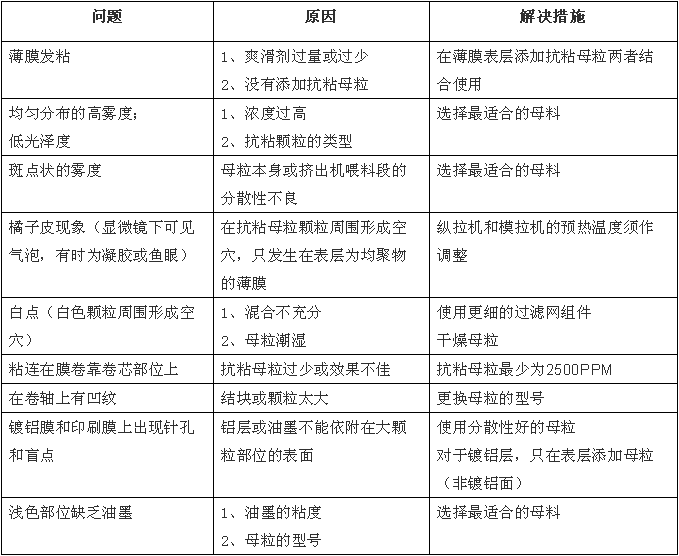

????????薄膜生產(chǎn)廠家使用抗粘連母料所出現(xiàn)的問(wèn)題分析和解決方法：
