新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢

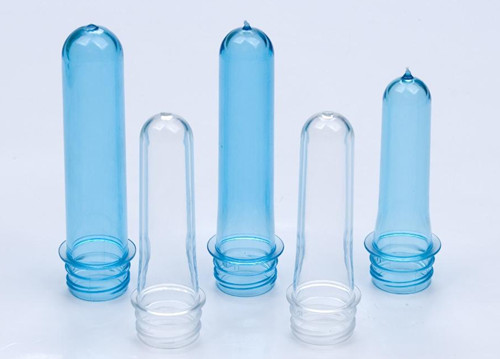

PET瓶胚注塑時，應(yīng)該注意些什么？
????????PET化學(xué)名為聚對苯二甲酸乙醇酯，又稱聚酯。目前在客戶中使用最多的是GF-PET，主要是打瓶胚。PET在熔融狀態(tài)下的流變性較好，壓力對粘度的影響比溫度要大，因此，主要從壓力著手來改變?nèi)垠w的流動性。
????????1、塑料的處理
????????由于PET大分子中含有脂基，具有一定的親水性，粒料在高溫下對水比較敏感，當水份含量超過極限時，在加工中PET分子量下降，制品帶色、變脆。困此，在加工前必須對物料進行干燥，其干燥溫度為150℃，4小時以上，一般為170℃，3-4小時?？捎每丈浞z驗材料是否完全干燥。
????????回收料比例一般不要超過25%，且要把回收料徹底干燥。
????????2、注塑機選用
????????PET由于在熔點后穩(wěn)定的時間短，而熔點又較高，因此需選用溫控段較多、塑化時自摩擦生熱少的注射系統(tǒng)，并且制品(含水口料)實際重量不能小于機器注射量的2/3?；谶@些要求，華美達近年開發(fā)了中小系列的PET專用塑化系統(tǒng)。鎖模力按大于6300t/m2選用。
????????3、模具及澆口設(shè)計
????????PET瓶胚一般用熱流道模具成型，模具與注塑機模板之間最好要有隔熱板，其厚度為12mm左右，而隔熱板一定能承受高壓。排氣必須充足，以免出現(xiàn)局部過熱或碎裂，但其排氣口深度一般不要超過0.03mm，否則容易產(chǎn)生飛邊。
????????4、熔膠溫度
????????可用空射法量度。270-295℃不等，增強級GF-PET可設(shè)為290-315℃等。
????????5、注射速度
????????一般注射速度要快，可防止注射時過早凝固。但過快，剪切率高使物料易碎。射料通常在4秒內(nèi)完成。
????????6、背壓
????????越低越好，以免磨損。一般不超過100bar。通常無須使用。
????????7、滯留時間
????????切勿使用過長的滯留時間，以防止分子量下降。盡量避免300℃以上的溫度。若停機少于15分鐘。只須作空射處理;若超過15分鐘，則要用粘度PE清潔，并把機筒溫度降至PE溫度，直至再開機為止。
????????8、注意事項
????????⑴回收料不能太大，否則易產(chǎn)生在下料處"架橋"而影響塑化。
????????⑵如果模溫控制不好或料溫控制不當，易產(chǎn)生"白霧"而不透明。模溫低且均勻，冷卻速度快，結(jié)晶少則制品透明。
